Cales d'isolation et d'étanchéité FDKtherm - LA SOUS-STRUCTURE D'APPUI DE FENÊTRE COMME SOLUTION D'INSTALLATION MULTIFONCTIONNELLE ET CERTIFIÉE.

Avec nos cales d’isolation et d’étanchéité, vous obtenez une sous-structure d’appui de fenêtre fiable en combinaison avec différentes pièces de terminaison latérale et de profils de jonctions pour appuis de fenêtres spécifiques pour châssis dormants. Par collage avec la colle hybride vowafix one vous obtenez par ailleurs un deuxième niveau d’évacuation d’eau ainsi qu’une bavette d’étanchéité.

Cales d'isolation et cales d’étanchéité avec deuxième niveau d'évacuation d'eau pour l’installation de fenêtres

Nos cales d’isolation et d’étanchéité comme deuxième niveau d’évacuation d’eau et bavette d’étanchéité en Kerdyn™ Green FR

Comment fonctionnent nos sous-structures d’appui de fenêtre ?

La sélection de matériaux spécialement adaptés permet d’empêcher la pénétration d’eau dans la structure des murs, qu’ils soient en briques, en béton ou en bois.
Réaliser une étanchéité des interstices d’embrasure est grandement simplifié par les terminaisons latérales des bavettes d’étanchéité. En outre, l’isolation performante de l’appui de fenêtre réduit considérablement la formation de condensation.



Dans quelles applications le FDKtherm est-il indiqué ?

Les cales d’isolation et d’étanchéité conviennent particulièrement à l’installation d’appuis de fenêtres sans bords latéraux résistants à la pluie battante ainsi qu’aux appuis de fenêtres en pierre.
En outre, l’utilisation de ces éléments d’étanchéité convient idéalement pour l’installation de fenêtres dans les constructions en bois, à ossature bois ou dans la construction d’extensions en bois. Ils assurent une étanchéité parfaite des fenêtres des constructions en bois et participent ainsi à un système d’étanchéité intégral.



Dans quels matériaux sont réalisées les cales d’isolation et d’étanchéité ?

Les cales d’isolation et d’étanchéité sont des éléments d’embrasure à hautes performances réalisés en Kerdyn™ Green FR ou en Phonotherm® 200, selon les exigences. Les variantes réalisées en Kerdyn™ Green FR sont suffisamment résistantes pour supporter les charges courantes. Pour les charges très élevées, la sous-structure d’appui de fenêtre peut être réalisée en Phonotherm® 200.

Nos cales pour appui de fenêtre FDKtherm en un coup d’œil

100% étanches à l'eau

Un deuxième niveau d’évacuation d’eau optimal sous l’appui de fenêtre

universel

Convient à tous les types de châssis et appuis de fenêtres

fiable

Installation rapide des fenêtres, sans soucis ni besoin de poser une membrane d’étanchéité

stable

Possibilité de rendre l’appui de fenêtre praticable

Conforme aux directives et normes

Étanchéité latérale des fenêtres basée sur la directive des toits plats et de la norme DIN 18195

extensible

Option avec profil de goutte pendante

testé

suivant la directive ift MO-01/1 y compris le cycle climatique selon EOTA-ETAG 004

combinable

Système modulaire avec les panneaux d’embrasure LPtherm

FDKtherm-cale-isolation-cale-etancheite-cale-appui-de-fenetre

Un principe : deux variantes de produits

Les exigences des panneaux pour seuils de fenêtres varient en fonction de la configuration du bâtiment et de l’organisation des travaux.

Celles-ci peuvent être pleinement remplies grâce à la facilité d’usinage du matériau de base.

1 / FDKtherm en système modulaire

Pour le montage de fenêtres sur chantier ou pour les menuiseries de petites tailles, la variante modulaire offre les avantages d’une grande flexibilité et d’une sécurité de transport jusqu’au site d’installation.

Autres avantages
> Livrable de stock pour tous les types de fenêtres courants
> Facile à travailler avec les machines à bois courantes
> Disponible en petites quantités
> Longueur de livraison standard : 2400 mm

Zweite wasserführende Ebene als Baukastensystem

Système modulaire flexible de cales d’isolation et d’étanchéité

Différents composants individuels (pour les variantes et les explications voir brochure produit)

2/ FDKtherm en système complet

Pour l’installation en série de fenêtres en usine dans des structures murales toujours identiques, nous proposons le développement d’un système préfabriqué complet, spécifique au besoin du client permettant une installation encore plus rapide et sans soucis.

Autres avantages
> Solution système entièrement personnalisée
> Production en série
> Possibilité de livraison sur appel

Lors du développement d’une solution système, nous vous apportons notre expertise pour optimiser la sélection de géométries et de matériaux en fonction des exigences techniques et économiques.

Variantes prêtes à installer spécialement conçues pour les constructeurs de maisons préfabriquées à ossature bois ou autres constructeurs de bâtiments ayant des structures murales récurrentes.

Nous fournissons un support complet dans la synchronisation des interfaces entre notre système et les systèmes ITE.
Sur demande, nous organisons et supervisons les tests souhaités en coopération avec le fabricant du système ITE ou avec des laboratoires indépendants.

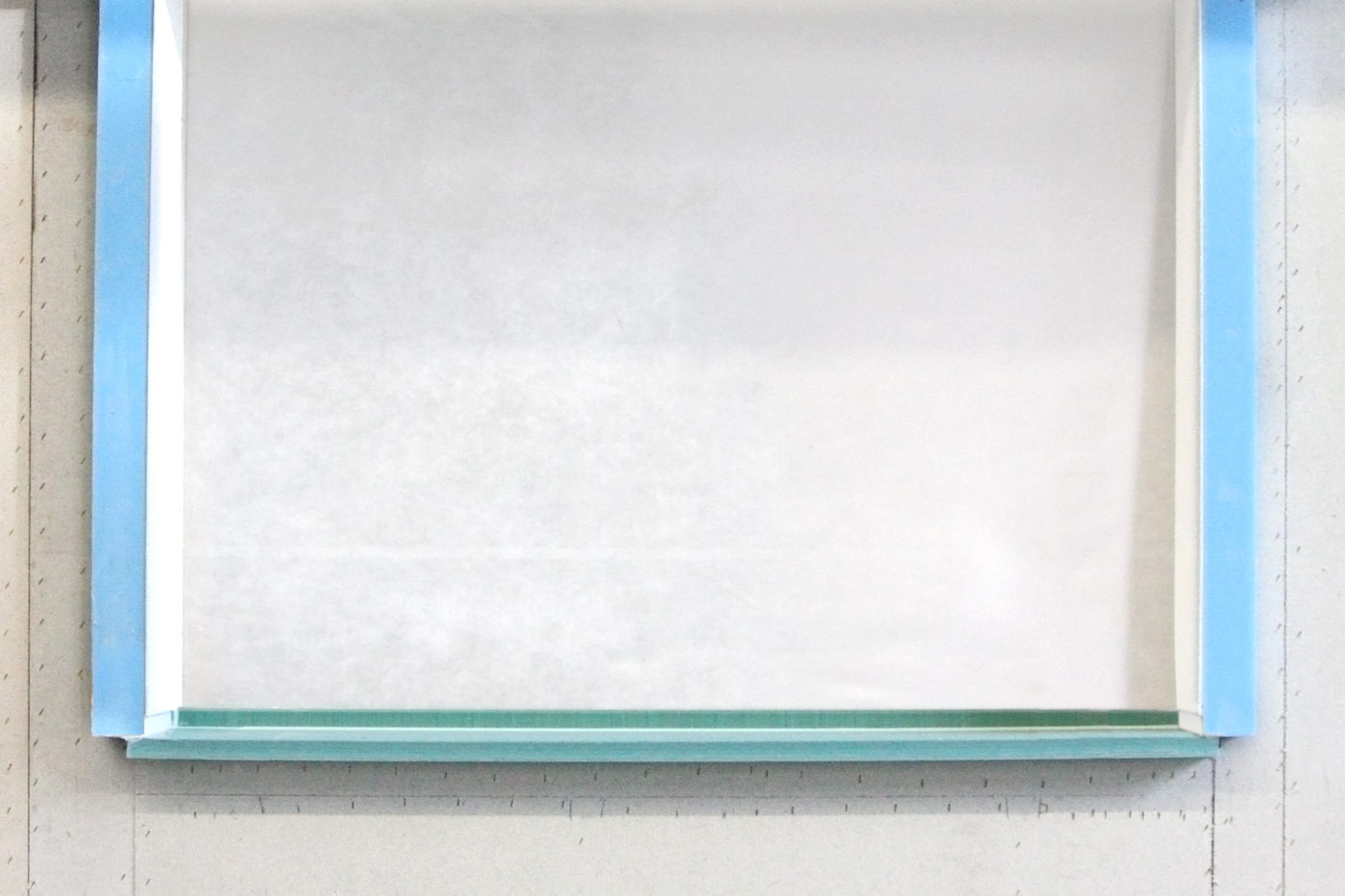

En combinaison avec nos panneaux d'embrasure LPtherm - la solution d’intégration idéale

Une intégration vraiment fiable et optimale des fenêtres est obtenue grâce à notre duo de produits éprouvés, à savoir les cales d’étanchéité et d’isolation FDKtherm en tant que deuxième niveau d’évacuation d’eau, en combinaison avec les panneaux d’embrasure préenduits LPtherm : une solution de précision, propre et fiable.

FDKtherm-cale-isolation-cale-etancheite-appui-seuil-de-fenetre

FDKtherm et LPtherm, la combinaison de produits fiables qui vous fait gagner du temps.

Zweite wasserführende Ebene und Laibungsplatte

Un résultat final certifié de la plus haute qualité

Haut niveau de stabilité de l'appui de fenêtre

L’utilisation du Phonotherm® 200 ou du Kerdyn™ Green FR confère un haut niveau de stabilité aux seuils de fenêtres collés FDKtherm. Ce qui, d’une part, les protège contre les dommages en cours de montage et, d’autre part, les rend praticables après installation.

Praticable en toute sécurité pour les travaux d’entretien ou de nettoyage

Porte-fenêtre avec seuil au sol interchangeable et panneaux d’embrasure LPtherm

La cale isolante réduit considérablement le pont thermique

– Grâce à la faible conductivité thermique des matériaux utilisés, l’isolation
sous le seuil de la fenêtre est optimale.

– Selon la configuration d’installation, la cale d’isolation et d’étanchéité peut passer dans le bâtiment sous le profil de jonction du seuil de la fenêtre
ou être assemblée avec le profil de jonction.

– La hauteur hors sol du système est de 60 à 70 mm.

– Il faut tenir compte de la position de la fenêtre dans la structure du mur, de la distance
entre la face externe de la fenêtre et la dernière couche d’isolation ainsi que de la position et des dimensions
d’un volet roulant éventuel lors du choix des cales de tapées.

Le deuxième niveau d'évacuation d’eau dans des projets de construction réels

Dans cette documentation, vous pouvez voir les cales d’isolation et d’étanchéité des appuis de fenêtres dans une construction à ossature en bois.
Ainsi que les étapes d’assemblage image par image d’un tel seuil de fenêtre avec sa bavette d’étanchéité.
