Dämmkeil und Dichtkeil FDKtherm - DIE UNTERFENSTERBANK ALS GEWERKEÜBERGREIFENDE UND GEPRÜFTE EINBAULÖSUNG

Mit unserem Dämmkeil und Dichtkeil erhalten Sie in Kombinationen mit verschiedenen seitlichen Abschlussstücken und blendrahmenspezifischen Fensterbankanschlussprofilen eine zuverlässige Unterfensterbank. Durch Verklebung mit dem Hybrid-Kleber vowafix one  außerdem eine zweite wasserführende Ebene bzw. eine zweite Entwässerungsebene und Dichtwanne.

Dämmkeil und Dichtkeil als zweite wasserführende Ebene bei Fenstermontage

Unser Dämmkeil und Dichtkeil als zweite Entwässerungsebene bzw. Dichtwanne aus Kerdyn™ Green FR

Wie unsere Unterfensterbank funktioniert

Ein Eindringen von Wasser in die Wandkonstruktion wird durch eine spezielle Materialauswahl verhindert – egal ob gemauert, betoniert oder in Holzständerbauweise.
Die Abdichtung des Gewerkeloches wird durch die seitlichen Abschlussstücke der Dichtwanne stark vereinfacht. Zusätzliche ergibt sich eine fachgerechte Dämmung unter der Fensterbank die die Bildung von Tauwasser erheblich vermindert.



Für welchen Einsatz ist FDKtherm geeignet?

Speziell geeignet ist der Dämm- und Dichtkeil bei der Verwendung von Fensterbänken ohne auf Schlagregendichtheit geprüften Bordstücken oder von Steinfensterbänken.
Außerdem ist der Einsatz dieser Elementabdichtung ideal für den Fenstereinbau im Holzbau, im Holzrahmenbau oder im Holzhausbau. Sie bietet somit eine gelungene Fenster-Abdichtung im Holzbau als ganzheitliches Abdichtungssystem.



Aus welchen Materialien besteht der Dämmkeil und Dichtkeil?

Die Dämm- und Dichtkeile als leistungsstarkes Laibungselement können,  je nach Anforderung, aus Kerdyn™ Green FR oder Phonotherm® 200 hergestellt werden. Für die gebräuchlichen Belastungen sind die Varianten aus Kerdyn™ Green FR ausreichend dimensioniert. Bei sehr hohen Belastungen kann eine Ausführung aus Phonotherm® 200 sinnvoll für dieses Fenster Unterbaumodul sein.

Unser Fensterbankkeil FDKtherm auf einen Blick

100% wasserdicht

Die optimale zweite wasserführende Ebene unter der Fensterbank

universell

Für alle Fenster- und Fensterbanktypen geeignet

sicher

Fehlerfreie und schnelle Fenstermontage ohne Folienabdichtung

stabil

Begehbare Fensterbank möglich

Richtlinien und Normen konform

Seitliche Fensterabdichtung in Anlehnung an Flachdachrichtlinie und DIN 18195

erweiterbar

Optional mit Tropfkantprofil

geprüft

nach ift-Richtlinie MO-01/1 inkl. Klimazyklus nach EOTA-ETAG 004

kombinierbar

Systembaukasten mit Laibungsplatte LPtherm

FDKtherm-Dämmkeil-Dichtkeil-Fensterbankkeil

Ein Prinzip – zwei Produktvarianten

Je nach Bau- oder Verarbeitungssituation ergeben sich unterschiedliche Anforderungen an unsere Fensterbank Keilplatte.

Durch die einfache Bearbeitbarkeit des Grundwerkstoffes lassen sich diese umfänglich erfüllen.

1 / FDKtherm als Baukastensystem

Für die Fenstermontage auf der Baustelle oder für kleinere Zimmereien bietet die Baukastenvariante eine hohe Flexibilität kombiniert mit sicherem Fenstertransport bis zum Montageort.

Weitere Vorteile
> Lagerhaltig für alle gängigen Fenstertypen
> Anpassbar mit bekannten Holzbearbeitungsmaschinen
> in kleinen Stückzahlen erhältlich
> Standardlieferlänge: 2400 mm

Zweite wasserführende Ebene als Baukastensystem

Dämm- und Dichtkeil als flexibles, modulares System

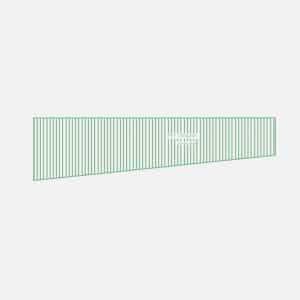

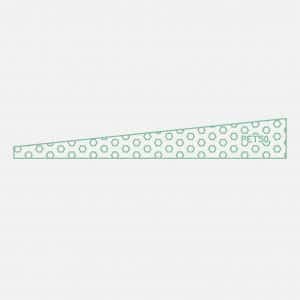

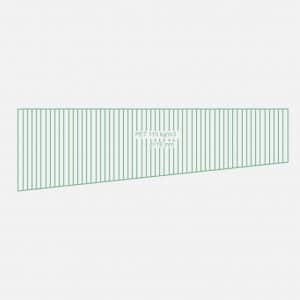

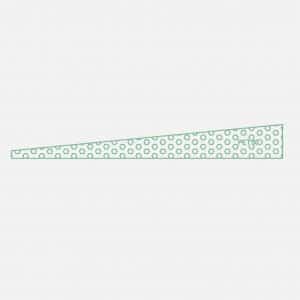

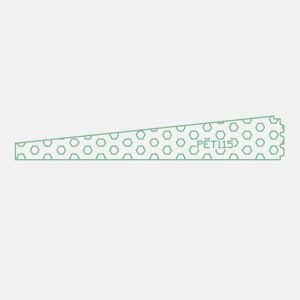

Die einzelnen Bauteile (für Varianten und Erläuterungen siehe Produktbroschüre)

2/ FDKtherm als Komplettsystem

Bei serienmäßigem Fenstereinbau im Werk und immer gleichen Wandaufbauten bietet sich die Entwicklung eines kundenindividuellen, vorgefertigten Komplettsystems an, das eine noch schnellere und reibungslosere Fenstermontage bietet.

Weitere Vorteile
> Individuell angepasste Systemlösung
> In Serienproduktion
> Kommissionsweise Lieferung möglich

Bei der Entwicklung einer Systemlösung unterstützen wir Sie in der Auswahl der optimalen Geometrien und Materialien im Bezug auf die technischen und wirtschaftlichen Anforderungen.

Einbauvariante speziell für Hersteller von Fertighäusern in Holzrahmenbauweise oder andere Gebäudeerstellern mit häufig wiederkehrenden Wandaufbauten.

Bei der Abstimmung der Schnittstellen unseres Systems mit den WDV-Systemen unterstützen wir umfassend.
Gewünschte Prüfungen in Zusammenarbeit mit dem Hersteller des WDVS oder mit unabhängigen Prüfinstituten organisieren und betreuen wir auf Anforderung.

Kombination mit unseren Laibungsplatten LPtherm - die ideale Einbaulösung

Der wirklich sichere und optimal dämmende Fenstereinbau wird erreicht durch unser geprüftes Produktpaar Dämm- und Dichtkeil FDKtherm als zweite wasserführende Ebene, kombiniert mit den vorverputzten Laibungsplatten LPtherm: eine saubere und sichere Detaillösung.

FDKtherm-Dämmkeil-Dichtkeil-Fensterbankkeil

Die zeitsparende und sichere Produktkombination FDKtherm und LPtherm

Zweite wasserführende Ebene und Laibungsplatte

Rundum höchste geprüfte Einbauqualität

Hohe Stabilität der Unterfensterbank

Durch Verwendung von Phonotherm® 200 oder Kerdyn™ Green FR erhält die Unterfensterbank FDKtherm eine hohe Stabilität die zum einen bei der Montage vor Beschädigungen schützt und zum anderen während der Nutzung eine Begehbarkeit von aufgeklebten Fensterbänken bietet.

Trittsicher bei Wartungs- oder Reinigungsarbeiten

Daemmkeil Dichtkeil

Bodentiefes Element mit austauschbarer Fensterbank und Laibungsplatte LPtherm

Der Dämmkeil optimiert den Isothermen-Verlauf deutlich

– Auf Grund der niedrigen Wärmeleitfähigkeit der verwendeten Werkstoffe ergibt sich eine
optimale Dämmung unter der Fensterbank.

– Je nach Montagesituation läuft der Dämm- und Dichtkeil unter dem Fensterbankanschlussprofil
ins Gebäude durch oder der Keil wird an das Fensterbankanschlussprofil angesteckt.

– Die Einbauhöhe des Systems liegt bei 60 – 70 mm.

– Bei der Auswahl der Keilausladung ist die Position des Fensters im Wandaufbau, der Abstand der
Fensteraußenkante bis zur äußersten Dämmschicht, sowie die Position und die Aufbaumasse eines
evtl. vorhandenen Rollladenkastens zu berücksichtigen.

Die zweite wasserführende Ebene an realen Bauobjekten

In dieser Dokumentation sehen Sie den Fensterbank Dämmkeil und Dichtkeil in einer Holzständer-Wandkonstruktion.
Sowie die Bild für Bild Montageschritte einer solchen Unterfensterbank bzw. Dichtwanne.

Interesse an unseren Dämm- und Dichtkeilen?

Dann schreiben Sie uns.

Per Anfrageformular treten Sie schnell und zielgerichtet mit unseren Experten in Kontakt.
