UDPtherm – DAS FLEXIBLE UNTERBAUPROFIL ÜBERBRÜCKT JEDE BODENAUFBAUHÖHE
Mit einem Unterbaudämmprofil UDPtherm stellen Sie den gewünschten Bodeneinstand für Ihre Tür oder Ihr Fenster sicher. Als neuartiges Schwellenprofil aus recycelten Kunststoffen erhalten Sie einen stabilen, anpassbaren, wasserfesten und hochgedämmten Schwellenunterbau für Türen oder Fenster mit perfekten bauphysikalischen Eigenschaften.
Bodentiefe Fenster: UDPtherm, das Bodeneinstandsprofil in Kombination mit unseren Fensterbankanschlussprofilen aus Kerdyn™ Green FR
Türen: UDPtherm als Türschwellenunterbau mit Adapterprofilen aus Phonotherm®200
Optimaler Isothermen-Verlauf
Keine Schimmelpilzbildung
Keine Kältebrücken
Wasserdampf difussionsoptimiert
Je nach Ausführung
Keine Tauwasserbildung
Gute Schalldämmung
Je nach Ausführung
Weitere Gründe für unser Schwellenprofil
Kein Verrotten der Unterbaudämmprofile bzw. Bodeneinstandsprofile im Fall von Feuchtigkeitseintritt. Selbst bei längerer Nässeexposition behalten die Profile ihre technischen Eigenschaften. Eine Vielzahl von Tests mit gebräuchlichen Abdichtsystemen hat eine gute Verträglichkeit ergeben. Die detaillierte Auflistung der getesteten Systeme finden Sie hier.
Auch lösemittelhaltige Abdicht- und Klebesysteme führen zu keiner Beeinträchtigung der Bauteileigenschaften oder der angebrachten Abdichtung. Finden Sie hierzu die Dokumentation unseres Inhouse-Tests.
Durch die gleichmäßig hohe Festigkeit der Werkstoffe, besteht die Möglichkeit in jeder Ebene Verschraubungen und Verklebungen durchzuführen.
Die Variante aus Kerdyn™ Green FR ermöglicht eine leichte und staubarme Verarbeitung der Bauteile in der Werkstatt oder auf der Baustelle. Ebenso erreicht man eine hohe Gewichtsreduzierung durch die geschäumte Herstellungsweise des Rohmaterials.
Flexible Höhen für ihren individuellen Bodeneinstand
Durch Kombination der Standardhöhen aus unserem TOB-Baukasten oder durch die Kombinantion kundenspezifischer Wunschhöhen kann flexibel jeder Bodenaufbau mit den UDPtherm-Bodeneinstandsprofil abgebildet werden.
Alternativ können die Materialien in den fixen für den Bodeneinstand benötigten Höhen geliefert werden – nach Wunsch in Stückzahl-1.

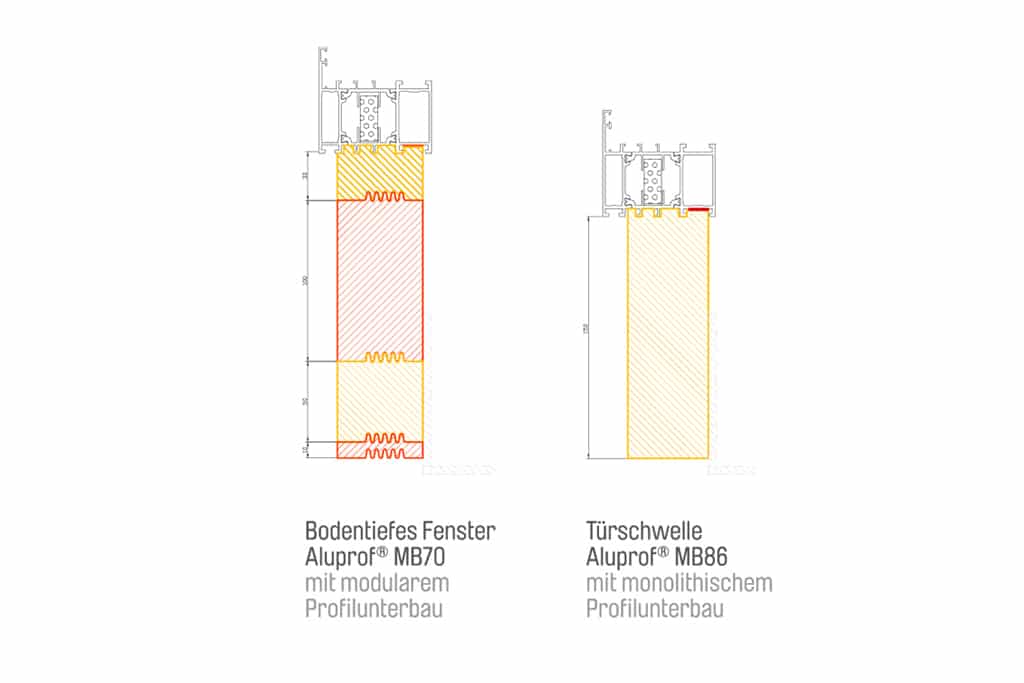

Bodeneinstand aus kundenspezifischen Profilhöhen
Bodeneinstand aus einteiligem Bauteil
Unterbaudämmprofil mit Türschwelle
Die einzelnen Module werden untereinander verklebt (siehe Zubehör) und verschraubt. Somit ergibt sich ein aus statischer Sicht monolithisches System ohne interne Gelenke. Dies verbessert die Steifigkeit des kompletten Systems deutlich.
Gleichzeitig kann das Bodeneinstandsprofil auf der Baustelle an die vorgefundenen Gegebenheiten anpasst werden, ohne an Festigkeit zu verlieren.
Je nach Höhe des Bodenaufbaus ist eine Sicherung der Profile mit Stahlwinkeln – wenn möglich auf der Gebäudeinnenseite – notwendig.
Werte zur statischen Auslegung der Fensterbefestigung mit unseren Unterbauprofilen stellen wir Ihnen gerne zur Verfügung.
Informationen zum Thema Absturzsicherung nach ETB und Einbruchhemmung nach DIN EN 1627 halten wir ebenfalls bereit.
Bitte sprechen Sie hierzu unser Produktmanagement an.
Standard-Module erhältlich in zwei verschieden Breiten.
Modulare oder monolithische Ausführung des Unterbauprofils

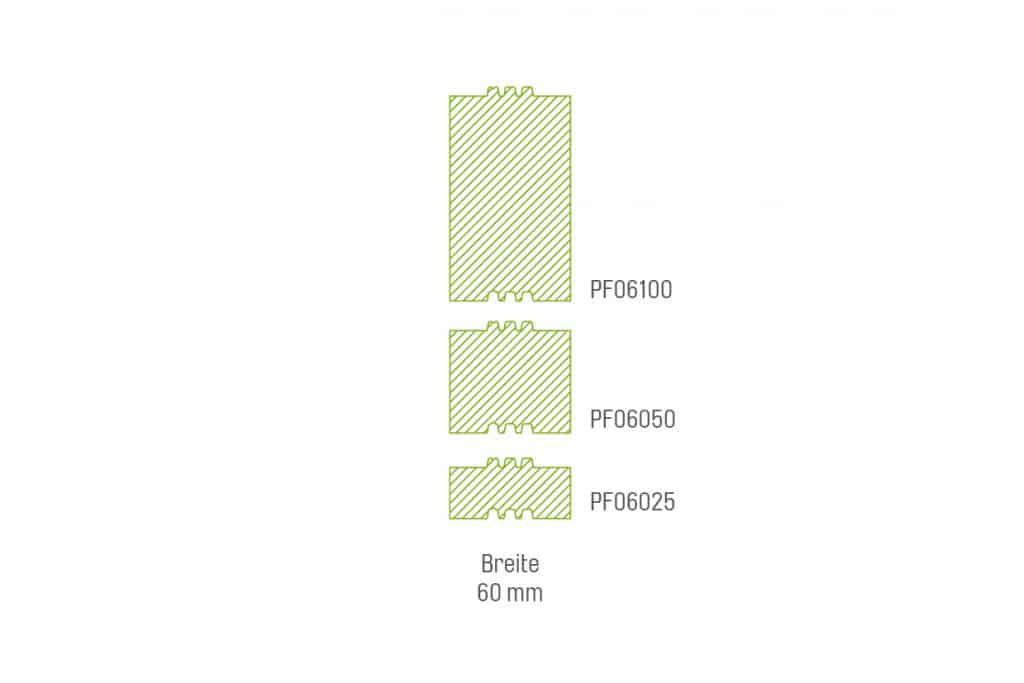

Ihre Auswahl an Standard-Höhen des TOB-Baukastens:
Aus Kerdyn™ Green FR
Sandwich mit 2 Decklagen PVC
15 mm / 30 mm / 50 mm / 100 mm
Aus Phonotherm® 200
Monolithisch, ohne Decklagen
25 mm / 50 mm / 100 mm
Überlängen für ihren individuellen Bodeneinstand
Unsere Unterbaudämmprofile können mit gefrästen Keilnuten geliefert werden. Mit Hilfe der bewährten, funktionalen Hofmann-Schwalbe lassen sich dann unsere Unterbaudämmprofile über die Standardbbreite hinaus unendlich erweitern.
Das Zusammenfügen unterschiedlicher Profile erfolgt dabei ohne mechanische Einbußen.
Je nach Profilhöhe, werden dafür ein oder zwei Verbindungselemente benötigt.
Die perfekte Materialkombination für ihr Bauprojekt
Entsprechend der nötigen Tragkraft ihres Bodenschwellenunterbaus, den optischen Anforderungen, weiterer technischer Notwendigkeiten und den kaufmännischen Rahmenbedigungen bieten wir im Zuge der individuellen Kunden-Anfertigungen die optimale Materialkombination für ihr Unterbaudämmprofil.

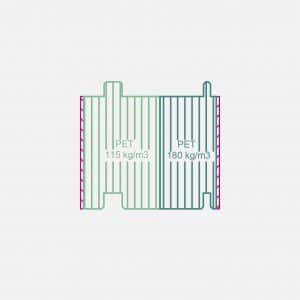

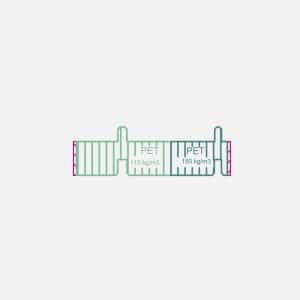

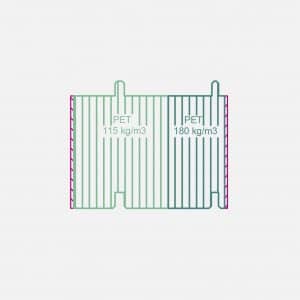

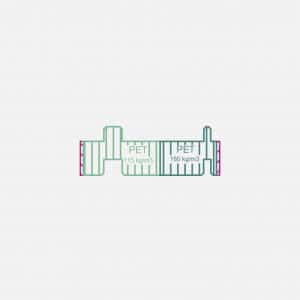

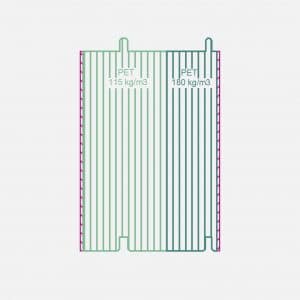

Ihre Materialauswahl
Kerdyn roh / 1 Dichte
Kerdyn roh / Sandwichaufbau aus mehreren Dichten
Kerdyn roh + 1 seitige PVC-Kaschierung
Kerdyn roh + 2-seitige PVC – Kaschierung
Sandwichaufbau aus Kerdyn + XPS
Sandwichaufbau aus Kerdyn + XPS + PVC-Kaschierung
Unterbaudämmprofil aus Kerdyn™ Green FR mit beidseitiger PVC-Kaschierung und am Fensterrahmen montiert.
Für jede Profilgeometrie
Die Profilgeometrie zur Adaption des Unterbauprofils legen Sie entsprechend den Anforderungen ihres Tür- bzw. Fensterprofils fest. Mit unserem Profil-Bearbeitungszentrum können wir auf fast jeden individuellen Wunsch eingehen.
Anschlussprofilierung je nach Systemhersteller.
Nut- und Federverbindungen für einfaches Staplen unterschiedlicher Bauhöhen.
Ihre Auswahl an Anschlussprofilierungen
Ohne Fräsung / glatt
Konterfräsung entsprechend Profil
Konterfräsung mit Nut für Dichtband
Konterfräsung mit Trockendichtung
Konterfräsung mit Clip-Funktion
UDPtherm AUF EINEN BLICK
| Material | Phonotherm®200 |
| Maße | H 200mm L 400mm B 150mm |
| PSI-Wert | 0,04 |
| Baukasten kompatibel | ja |
| Anwendung | Fertighäuser, Wintergärten |
